원통형 핀 선택 가이드

원통형 핀은 균일한 원통형 모양을 특징으로 하며 일반적으로 구멍에 삽입하기 쉽도록 양쪽 끝이 모따기 처리되어 있습니다. 꼭 맞는 핏을 통해 안전하게 고정됩니다. 단순한 구조, 일관된 정밀도, 높은 내구성으로 인해 금형, 공작기계, 자동차 부품, 정밀기기, 하드웨어 기계 등 다양한 장비의 조립에 널리 사용됩니다.

핵심 기능

원통형 핀은 두 개 이상의 부품의 상대적 위치를 고정하여 조립 정밀도를 보장합니다. 예를 들어, 금형, 공작 기계 고정 장치 및 공작물, 하우징 본체 및 뚜껑에 고정 및 이동 다이를 배치하여 작동 중 위치 편차를 방지합니다. 또한 원통형 핀은 구성 요소 연결, 작은 하중 및 토크 공유, 장비 어셈블리의 구조적 무결성 향상을 돕습니다.

일반적인 유형

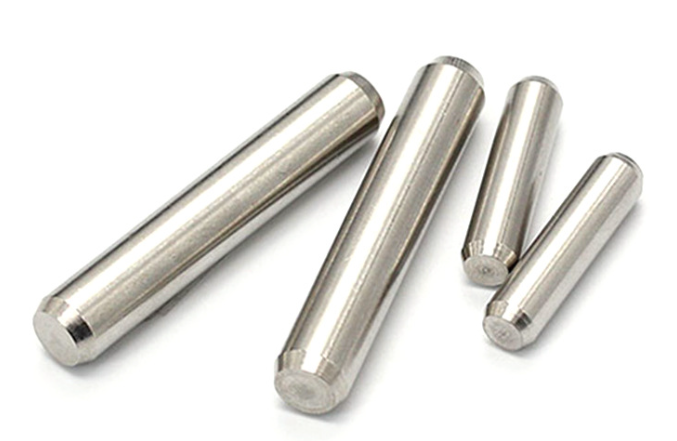

1. 표준 솔리드 원통형 핀

가장 다재다능한 유형으로 일반적으로 탄소강 또는 스테인리스강으로 제작됩니다. 높은 경도와 정밀한 위치 지정이 특징이므로 빈번한 분해 없이 장기간 고정이 필요한 정밀 조립 시나리오에 적합합니다.

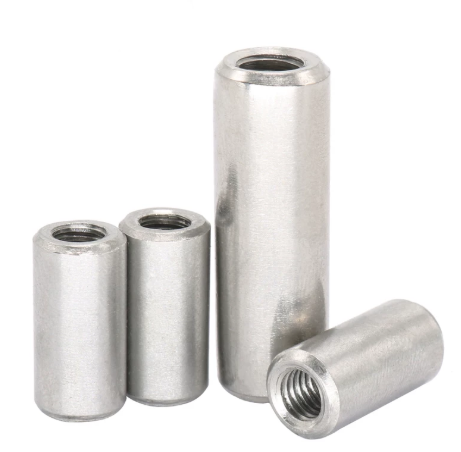

2. 내부 스레드 원통형 핀

한쪽 끝에 내부 나사산이 있는 이 제품은 막힌 구멍용으로 특별히 설계되었습니다. 나사산을 사용하면 쉽게 제거할 수 있고 핀 구멍을 손상시키지 않고 설치 및 분해가 간편해 후속 장비 유지 관리 및 수리에 특히 유용합니다.

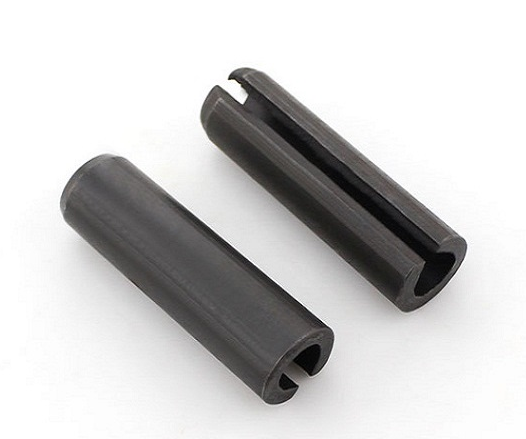

3. 탄성 원통형 핀

세로 슬릿과 중공 구조를 특징으로 하는 이 핀은 탄력성이 있고 구멍 가공 시 최소한의 정밀도가 필요하며 뛰어난 충격 흡수 및 완충 기능을 제공합니다. 이는 진동이 심한 기계 부품에 일반적으로 사용됩니다.

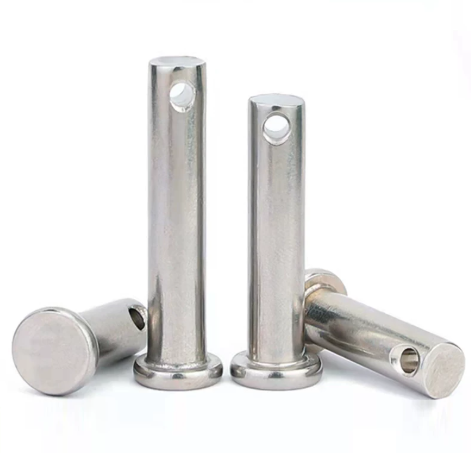

4. 방사형 구멍이 있는 원통형 핀

한쪽 끝에는 방사형 관통 구멍이 있습니다. 조립 후 분할 핀을 삽입하면 핀이 제자리에 고정되어 빠지는 것을 방지할 수 있습니다. 이는 실외 기계 및 자동차 섀시와 같이 강한 진동 및 풀림 방지 요구 사항이 있는 응용 분야에 적합합니다.

원통형 핀을 선택하여 사용할 때 실제 사용 조건에 따라 선택하면 됩니다. 고정밀 조립의 경우 견고한 탄소강 원통형 핀이 선호됩니다. 습하거나 부식성이 있는 환경에서는 녹 방지 스테인리스 스틸을 권장합니다. 빈번한 분해가 필요하거나 공간이 제한된 응용 분야의 경우 내부 스레드 원통형 핀이 더 적합합니다. 진동이 심한 기계 구조의 경우 탄성 원통형 핀이 선호되는 옵션입니다.
