U-볼트에 적합한 사양을 선택하는 방법

U-볼트는 파이프 고정, 장비 버팀대 및 강철 구조물 설치 프로젝트에서 가장 널리 사용되는 패스너 중 하나입니다. 단순한 디자인과 높은 적응성으로 인해 배관, 방화 배관, 가스 파이프라인 및 전기 기계 장비 장착에 일반적으로 사용됩니다. 실제 시공 및 조달 과정에서 설치 불량, 체결력 부족, 녹 발생, 하중 지지 능력 부족, 잘못된 사양 선택으로 인한 시간 경과에 따른 풀림이나 이탈 등의 문제에 직면하는 경우가 많습니다. 그렇다면 U-볼트 사양을 정확히 어떻게 선택해야 할까요?

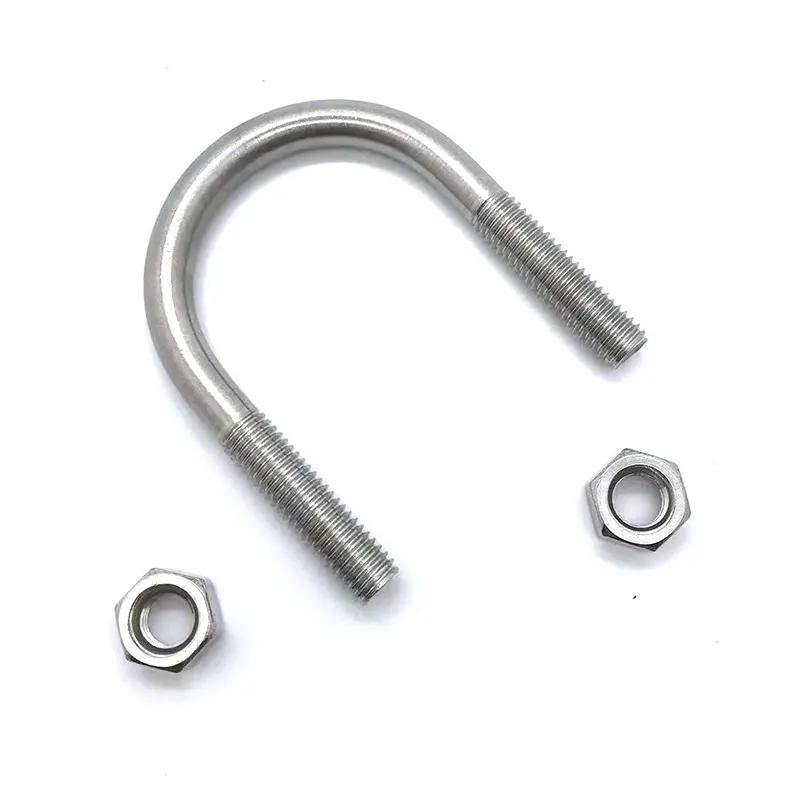

U-볼트의 표준 표기 형식

일반 표기법:U-볼트 파이프 직경 × 생크 직경 × 전체 길이

예: U27 M8×100

27: 강관 외경 27mm에 적합

M8: 나사 생크 직경 8mm

100 : U자형 베이스 내부 총길이(너트 제외)

모든 선택 매개변수는 주로 파이프의 내부 직경이 아닌 파이프의 외부 직경, 생크의 강도 및 사용 가능한 설치 공간을 기반으로 합니다. 이것이 선택의 가장 기본적인 원칙이다.

(I) 적합관 외경

U-볼트의 내부 너비는 파이프의 외부 직경과 일치해야 합니다. 이는 성공적인 선택과 가장 일반적인 오류 원인에 매우 중요합니다. 어떠한 경우에도 파이프의 내부 직경을 기준으로 선택해서는 안 됩니다. 표준 엔지니어링 파이프 크기를 수용하기 위해 업계에서는 대부분의 아연 도금, 용접 및 이음매 없는 강철 파이프와 호환되는 U-볼트 사양의 표준화된 시스템을 구축했습니다. 구체적인 대응 사항은 아래 표에 나와 있습니다.

PVC, PE 플라스틱 파이프, 스테인레스 스틸 원형 파이프와 같은 비표준 파이프의 경우 파이프 직경 모델을 참조할 필요가 없습니다. 파이프의 실제 외경을 측정하여 해당 U자형 나사를 선택하면 됩니다. 동시에, 절연 파이프의 선택 여유에 특별한 주의를 기울여야 합니다. 파이프가 절연 층과 보호 층으로 감싸인 경우 사양을 선택하기 전에 양쪽의 절연 층의 결합 두께를 파이프의 외경에 추가해야 합니다. 그렇지 않으면 클램프가 너무 작아서 파이프를 단단히 고정할 수 없습니다.

(II) 나사산 크기

U-볼트의 일반적인 나사산 크기는 M6, M8, M10, M12 및 M16입니다. 다양한 크기는 다양한 최대 부하 용량 및 적용 분야에 해당합니다. 하중 지지력 부족으로 인한 안전 위험을 피하기 위해 고정할 물체의 무게와 하중 조건을 고려하여 적절한 크기를 선택해야 합니다.

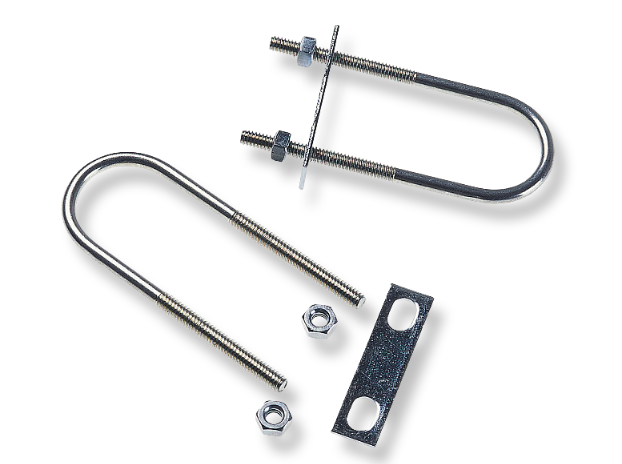

(III) 나사의 전체 길이

U-볼트의 전체 길이는 수용할 수 있는 지지판의 두께와 필요한 설치 간격을 직접적으로 결정합니다. 길이를 잘못 선택하면 너트가 맞물릴 나사산이 부족하거나 패스너가 고정되지 않거나 나사가 과도하게 돌출되는 등의 문제가 발생할 수 있습니다. 적절한 전체 길이를 계산하는 공식은 전체 길이 = 파이프 외경 + 지지판 두께 + 양쪽 설치 간격입니다. 표준 건설 관행에서는 와셔, 스프링 와셔 및 너트를 수용하여 안전한 고정을 보장하기 위해 각 측면에 20-30mm의 조립 여유 공간이 확보되어 있습니다.

강도 등급 선택 사양

U-볼트의 강도 등급은 작동 조건의 진동 강도 및 하중 지지 요구 사항에 적절하게 일치해야 합니다. 표준 배관 및 난방 라인뿐만 아니라 진동이 자주 발생하지 않는 정적 파이프 고정의 경우 기존 등급 4.8 아연 도금 U-볼트가 작동 요구 사항을 충족하기에 충분합니다. 장비 지지 브래킷, 진동 파이프 및 고고도 파이프 고정 장치와 같은 동적 하중 시나리오에서는 볼트 강도 및 피로 저항에 대한 더 높은 요구 사항이 적용됩니다. 장기간의 진동으로 인해 나사산이 벗겨지고 파손될 위험을 효과적으로 완화하려면 8.8등급 고강도 볼트를 사용해야 합니다. 스테인레스 스틸 U-볼트는 산업 표준 등급을 준수합니다. 304 등급은 A2-70에 해당하고 316 등급은 A4-70에 해당하므로 다양한 내식성, 고강도 응용 분야에 적합합니다.

요약

1. 파이프의 실제 외경을 측정합니다. 단열재가 있는 경우 단열재 두께를 추가하여 해당 U-볼트 내경을 선택합니다.

2. 파이프라인의 용도와 부하 용량을 기준으로 스레드 크기를 결정합니다. 경하중의 경우 M8, 표준 부하의 경우 M10, 중하중의 경우 M12 이상을 선택합니다.

3. 고정 지지대용 강판의 두께를 측정하고 표준 조립 공차를 고려하여 일치하는 스터드의 전체 길이를 계산합니다.

4. 실내, 실외, 부식성 및 고온 조건을 구별하여 작동 환경에 따라 재질 및 표면 처리를 결정합니다.

5. 서로 다른 재질의 접촉으로 인한 전기화학적 부식을 방지하고 수명을 연장하려면 동일한 재질로 제작된 평와셔, 스프링 와셔, 너트를 선택하십시오.
