단일 끝 육각 볼트 대신 스터드 볼트가 널리 사용되는 이유

기계, 철강 구조 및 중장비 산업 분야의 많은 구매자는 동일한 질문을 가지고 있습니다. 단일 끝 육각 볼트는 설치가 쉬운데 왜 스터드 볼트가 대형 기계, 보일러, 파이프라인 및 철강 구조 프로젝트에 보편적으로 선택됩니까? 단일 끝 볼트는 성능이 떨어지지는 않지만 두꺼운 부품 연결, 잦은 분해 및 조립, 고온 및 고압 작업 조건과 관련된 응용 분야에서는 본질적인 단점이 있습니다. 양쪽 끝단에 나사산이 있는 헤드리스 구조를 특징으로 하는 스터드 볼트는 단일 끝단 볼트의 적용 한계를 완벽하게 극복합니다.

1. 스터드 볼트란?

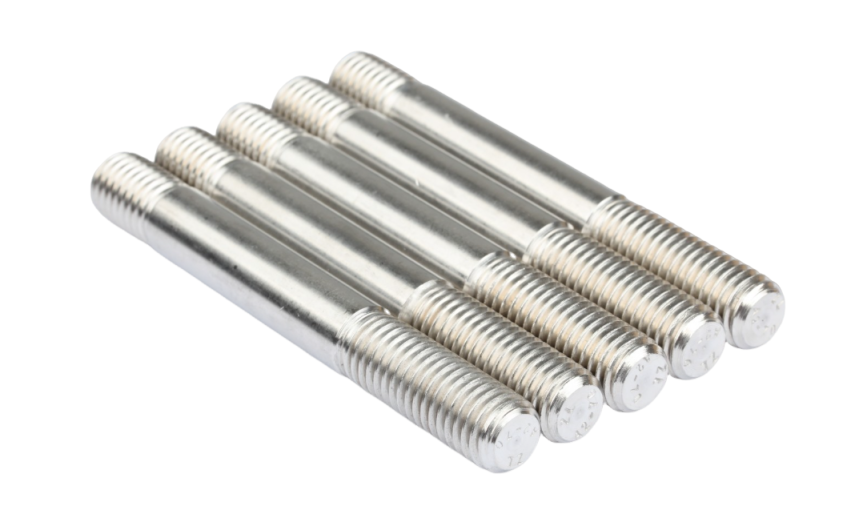

표준 산업 용어는 스터드(Stud)이며, 양단 나사라고도 합니다. 생크의 양쪽 끝부분에 나사산이 가공된 헤드리스 패스너입니다. 중간 생크는 부드러운 생크와 전체 나사산 유형으로 제공되며, 요구에 따라 생크 직경을 맞춤 설정할 수 있습니다. 모든 종류의 중장비의 고정 연결에 널리 사용됩니다. 제품은 DIN, ISO 및 ASME를 포함한 보편적인 산업 표준을 준수하는 다양한 강도 등급의 탄소강 및 스테인리스강으로 공급됩니다.

기존의 단일 끝 볼트에는 육각 머리가 장착되어 있으며 한쪽에만 나사산이 있습니다. 이에 반해 스터드 볼트의 양쪽 끝 부분에 너트를 체결하면 설치 공간과 판 두께에 제한 없이 체결할 수 있습니다. 이것이 두 체결부품의 핵심 구조적 차이입니다.

2. 일반적인 응용 시나리오

• 대형 장비용 분리형 보조 구성 요소
• 감속기, 메카니칼 씰 시트, 장비 투시창, 압력용기 커버 등 자주 분해되는 부품의 경우 스터드의 한쪽 끝을 메인 베이스에 나사로 고정하고, 반대쪽 끝은 부속품을 장착한 후 너트로 체결합니다.
• 매우 두꺼운 플레이트 및 긴 조인트의 연결
• 강철 주 거더, 두꺼운 플랜지 및 대형 장비 쉘의 경우 연결된 구성 요소의 총 두께가 단일 끝 볼트의 최대 적용 길이를 초과합니다. 단일 끝 볼트의 머리는 꼭 맞을 수 없으며 렌치를 위한 작동 공간이 남지 않습니다. 양쪽 끝이 너트로 고정된 스터드 볼트는 두꺼운 판 접합에 이상적입니다.
• 좁은 공간 및 임베디드 설치 시나리오
• 앵커 볼트, 콘크리트 지붕 행거, 파이프라인 플랜지, 보일러 강철 구조물 및 타워 크레인 서스펜션 부품은 볼트 머리를 위한 공간이 없이 한쪽 면만 패스너에 접근할 수 있습니다. 스터드의 한쪽 끝은 베이스에 나사로 고정되고 너트는 외부에서 조여집니다. 육각 머리가 막혀서 단일 끝 볼트를 여기에 설치할 수 없습니다.
• 고온, 진동 및 고압 장비
• 광산 기계, 석유 및 가스 파이프라인, 보일러 및 발전기 세트는 장기간 작동 시 교번 부하와 고온 크리프를 견뎌냅니다. 단일 끝 볼트는 머리 부분에 응력 집중으로 인해 느슨해지는 경향이 있습니다. 스터드 볼트는 균일한 응력을 받습니다. 잠금 와셔와 결합하면 오랫동안 안정적인 조임력을 유지하고 느슨한 연결로 인한 안전 위험을 줄입니다.

3. 핵심 장점

• 내장형 설치, 좁은 공간 및 매우 두꺼운 플레이트 연결에 적합한 헤드리스 디자인입니다.
• 분해와 조립을 반복하는 동안 스터드만 마모되어 장비 베이스의 내부 나사산을 보호하고 유지 관리 비용을 절감합니다.
• 양쪽 끝의 균일한 응력 분포, 탁월한 진동 저항성 및 고온 크리프 저항성으로 더욱 안정적인 클램핑 성능을 제공합니다.

4. 나사 연결 풀림 방지에 대한 주요 사항

광산 장비, 교량, 보일러 및 화학 시설은 진동 및 온도 변화에 지속적으로 영향을 받으며, 이로 인해 결합 스레드 간의 마찰이 즉시 제거될 수 있습니다. 연속적으로 교번하중이 가해지면 너트가 풀리고 연결 불량이 발생하여 장비 누수, 구조 붕괴 등 안전사고가 발생할 수 있습니다. 모든 스터드 볼트는 장기적인 클램핑 안정성을 보장하기 위해 스프링 와셔, 잠금 너트 및 스레드 로커와 같은 풀림 방지 액세서리로 조립되어야 합니다.

5. 스터드 볼트의 일반적인 표면 처리

패스너에는 부식 방지 성능과 상호 교환 가능한 나사 맞춤이 모두 필요합니다. 다양한 표면 처리가 해당 산업 작업 조건에 맞춰집니다.

Q1: 어떤 작업 조건에서 싱글 엔드 볼트 대신 스터드 볼트를 사용해야 합니까?

A: 스터드 볼트는 빈번한 분해 및 조립이 필요한 장비, 매우 두꺼운 플레이트, 한쪽에 렌치 접근이 없는 조립, 고온/진동/고압 기계 및 내장형 앵커 연결 응용 분야에 선호됩니다.

Q2: 장기간 사용 시 스터드 볼트가 풀리는 것을 방지하려면 어떻게 해야 합니까?

A: 잠금 너트와 스프링 와셔를 사용하십시오. 고온 환경에서는 Dacromet 코팅 스터드를 선택하고, 조립 중에 나사 고정제를 적용하고, 정기적으로 토크를 다시 확인하십시오.

Q3: 스터드 볼트에 적합한 표면 처리를 선택하는 방법은 무엇입니까?

A: 일반 실내 장비에는 흑화 또는 전기 아연 도금을 선택하십시오. 실외, 해양 및 염수 분무 환경을 위해 Dacromet 무전해 아연 코팅을 채택합니다. 고온 보일러 및 화학 장비용 고온 저항 코팅을 선택하십시오.
